赤外吸収分光計(IR)はサンプルに赤外線を照射し、それによるサンプルの物質がどの周波数（通常は波数）の赤外線を吸収しているかを測定する装置です。分子や原子はそれぞれ固有の振動をしていますが、波長（スペクトル上では波数）を連続的に変化させながら赤外線(infrared : IR)を照射すれば、分子の固有振動と同じ周波数のIRが吸収され、分子の構造に応じたスペクトルが得られるはずです。これにより、サンプルが予測できるものであれば、既知のスペクトルと比較して、同定、確認ができますし、また、多重結合、官能基、シス－トランス異性、水素結合などの分子構造に関する知見を得ることもできます。
なお、実際の測定原理は干渉計を利用したフーリエ分光法を用いていて、より高い波数の再現性を持っています。現在はこれらのFT-IRが一般的になっています。検出器は、焦電型のDTGS検出器と、半導体型のMCT検出器を備え、高感度分析にも対応しています。

試料は、サンプルセルを換えることにより、固体、液体の状態で測定できます。通常、固体はサンプルをKBrに分散させるKBr法、液体は原液のまま測定する液膜法と溶媒に溶かす溶液法を用います。また、1回反射ATRユニットや高感度反射ユニットを用いることで固体、液体、フィルム状など、様々な状態の試料にも対応できます。その他、顕微IR用の顕微鏡アタッチメントを比較的簡単に据え付けることができ、微少領域の測定をすることが可能です。

有機化合物の構造解析、材料の表面・バルク分析、マイクロ粒子の分析

・透過法セルホルダや各種ユニットを使用することで、様々な試料状態（液体・粉末・固形物・気体など）の非破壊による測定ができて、試料の分子構造解析ができます。
・スペクトルデータと比較することにより、成分分析ができることがあります（ただし、付属のデータベースはないため別途スペクトルデータが必要です）。
・顕微法を用いることにより、10μm以上のサイズの粒子などを分析することができます。
・高分子材料の表面・バルクの分析をすることができます。
・高感度反射測定により、金属表面の分子膜などを測定できます。

導電性のない試料を電子顕微鏡で観察する際に、何もコーティングしていないと望ましい像が得られなくなる場合があります。（チャージアップ）

この装置は、試料表面に白金などの金属をスパッタリングによってコートすることによりチャージアップを防ぐことを可能にします。

また、試料を乗せる基板の親水化処理、イオンエッチングも行うことができます。

本装置は、全自動水平型多目的X線回折装置(XRD)です。

粉末、バルク、薄膜など多様なニーズに対応し、ガイダンス機能を持ったアプリケーションにより最適な測定条件で分析が行えます。また専用の解析アプリケーションにより定性分析、定量分析、結晶化度、配向度、結晶子サイズ分布、膜厚、残留応力など様々な解析が可能です。

・粉末、バルクの定性分析、定量分析（2θ/θ測定）
・薄膜試料の定性分析（2θ（斜入射）測定、インプレーン測定）
・結晶方位分布や配向性の分析（極点測定、ロッキングカーブ測定）
・結晶化度の分析（2θ/θ測定）
・粉末、バルクの高温での相変態、格子定数変化（温度制御2θ/θ測定）
・加工材料の残留応力分析
・単結晶基板とエピタキシャル薄膜の結晶方位関係、格子定数の解析（逆格子マップ測定）

粉末、バルク、薄膜の結晶構造解析

電磁波や熱などによってエネルギーが励起され、そのエネルギーを特定の光で放出する現象をルミネセンスといいます。本装置は、紫外・可視光の吸収によって生じるフォトルミネセンスを測定する蛍光分光装置です。 蛍光分光の特徴は、差分を取る吸収スペクトルよりも、暗いところから発光する蛍光の方が高感度であることが挙げられます。また、蛍光を発する試料が限られることから、逆にそれを高選択性に生かすことができます。

発光分析（紫外～可視光）［溶液・バルク］

・試薬・材料の蛍光特性および量子収率の測定
・化学物質の同定
・物質のおかれている周囲環境の分析
・バイオ系試料の蛍光ラベル

◯SIM観察

イオンのスパッタ時に放出される二次電子を信号として可視化することにより画像として得られます。SIM像は、SEM像に比べて組成や結晶方位のコントラストが強く現れるため、金属などの微細構造組成の分布観察や結晶粒の観察などに適しています。

◯マイクロサンプリング

透過型電子顕微鏡(TEM：Transmission Electron Micro-scope)などにより微少領域を観察する際などに用いる微少ブロックの形成（マイクロサンプリング法）に用いられます。TEM 試料台に搭載後、ビームの特性とマニピュレータ機能を組み合わせて、厚さ100nm程度の目的部位を摘出します。またFIB加工と顕微鏡観察を繰り返し、得られた連続画像をコンピューター上で再構成することにより、試料の三次元構造解析が可能となります。

◯破断の難しい試料の電子顕微鏡観察像取得

試料の断面構造を観察する場合に、破断の難しい試料（金属や有機物など柔らかく、破断前後で形状が変わってしまうの）にも機械的なストレスを与えることなく断面を得ることができます。例として半田ボールの断面加工や有機系太陽電池などが挙げられ、EDXなどの組成分析とあわせて活用できます。

◯微少領域の断面加工

試料が均質でなく、観察したい箇所が試料断面の一部分や数μm程度の大きさである場合も、SIM観察しながら細く絞ったビームで断面加工を行うことができます。例として基板上の異物観察による成長メカニズム解析、めっきの不良箇所、未着部分観察など、狙って断面を出すことが難しい試料でも加工を行うことができます。

※組織により上記実験ができない場合がございます。

◯膜厚測定

基材と薄膜界面近辺を測定することにより、膜厚がわかります。例として蒸着膜やSAMs、LB膜などが挙げられます。分子構造と膜厚から層数がわかることもあります。

◯原子レベル平坦結晶面の観察研磨した単結晶基板や単結晶のへき開面などは原子レベルで平坦なことがあり、AFMによりステップ＆テラス構造が観察されることがあります。結晶面の成長過程観察により成長メカニズムの解明に役立ちます。

◯表面荒さの測定

観察した表面の荒さや凹凸の度合いを測定することができます。平均面荒さ（Ra）や自乗平均面荒さ（RMS）、面内最大高低差（Rmax）といった数値であらわされます。

◯生体材料の測定

タッピングモードやノンコンタクトモード測定などを用いることにより、対象物を破壊することなく測定することができます。柔らかく変位し易い生体材料などの表面測定に適しており、プローブのしなりなどから細胞膜の弾性率などを測定することもできます。

※組織により上記実験ができない場合がございます。

○合金めっき膜圧の測定

合金めっきをした試料材料を測定し各成分のスペクトルを分析することによって密度、付着量、膜厚を求めることができます。

○基板の電極部周辺の面分析

基板の電極部分を測定し元素マッピングすることによって金属の分布を知ることができます。

○岩石の成分分析

岩石粉体状に砕き測定することで岩石に含まれる成分の種類と量などを分析することができます

○廃液の成分分析

廃液を液体のまま測定することによって、液中に含まれる成分や量などを分析することができます。

※組織により上記実験ができない場合がございます。

◯酸化物系の成膜

原料に酸素含有ガスを用いることにより、酸化物薄膜が形成できます。例として絶縁膜などに利用されるSiOやAl2O3、強誘電体として利用されるPZT、超伝導体YBCOなどが成膜できます。その他にも多くの酸化物が研究されています。

◯化合物系の成膜

化合物系薄膜が成膜できます。例として太陽電池や 高速通信などに用いられるGaAs、LEDなどに用いられるGaN、パワーデバイスなどに用いられるSiCなどが挙げられます。

◯シリコン系の成膜

広く産業用途で用いられるSiを成膜できます。エピタキシャルSi、polySi、アモルファスSiなど、様々な状態のSiが成膜できます。

◯2次元層状化合物の成膜

近年活発に研究されているグラフェンや金属カルコゲナイドなどを成膜することができます。

◯表面処理

必ずしも平坦でない対象物表面にも処理できるため、凹凸の多い対象の表面処理などに用いられます。例として切削工具などの耐摩耗性を向上させるTiC、TiCNなどがあります。

※組織により上記実験ができない場合がございます。

○部品の破損原因の特定

劣化して破損してしまった部品を表面分析することにより、本来部品に含まれていない成分などの有無を調べ、外的要因がないかどうかを判断することができます。

○金属中の変色調査

変色してしまった金属製品を測定しマッピング分析をすることにより、変色箇所に含まれる成分を特定することができます。

○無機物質の大まかな材料判定

未知の無機物質を測定し、標準試料のデータと照らし合わせることで無機物質の大まかな材料判定をすることができます。

○電子基板上の微小異物の分析

電子基板上に発生した微小異物の元素分析をすることにより、有機物か無機物かを判別することができます。

※組織により上記実験ができない場合がございます。

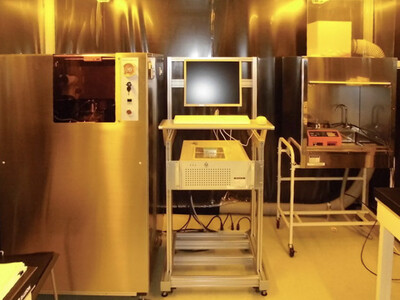

・プリント版パターン成型
・微小溝加工
など

・試作基板の作成
・マイクロチャネル成型
など
