検索結果:機器訪問利用カテゴリ「膜厚測定」(3件)
-
-
東京都
機器訪問利用
料と探針の原子間にはたらく力を検出して画像を得る装置です。
可能な実験例
◯膜厚測定
基材と薄膜界面近辺を測定することにより、膜厚がわかります。例として蒸着膜やSAMs、LB膜などが挙げられます。分子構造と膜厚から層数がわかることもあります。
◯原子レベル平坦結晶面の観察研磨した単結晶基板や単結晶のへき開面などは原子レベルで平坦なことがあり、AFMによりステップ&テラス構造が観察されることがあります。結晶面の成長過程観察により成長メカニズムの解明に役立ちます。
◯表面荒さの測定
観察した表面の荒さや凹凸の度合いを測定することができます。平均面荒さ(Ra)や自乗平均面荒さ(RMS)、面内最大高低差(Rmax)といった数値であらわされます。
◯生体材料の測定
タッピングモードやノンコンタクトモード測定などを用いることにより、対象物を破壊することなく測定することができます。柔らかく変位し易い生体材料などの表面測定に適しており、プローブのしなりなどから細胞膜の弾性率などを測定することもできます。
※組織により上記実験ができない場合がございます。
-
-
東京都
機器訪問利用
X線を試料に照射した時に発生する蛍光X線のエネルギーや強度から、物質の成分元素や構成比率を分析できる装置です。
可能な実験例
○合金めっき膜圧の測定
合金めっきをした試料材料を測定し各成分のスペクトルを分析することによって密度、付着量、膜厚を求めることができます。
○基板の電極部周辺の面分析
基板の電極部分を測定し元素マッピングすることによって金属の分布を知ることができます。
○岩石の成分分析
岩石粉体状に砕き測定することで岩石に含まれる成分の種類と量などを分析することができます
○廃液の成分分析
廃液を液体のまま測定することによって、液中に含まれる成分や量などを分析することができます。
※組織により上記実験ができない場合がございます。
-
-
神奈川県
機器訪問利用

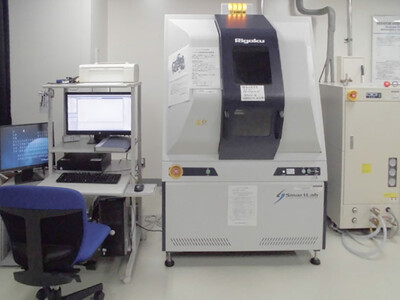

半導体及び金属材料などの結晶構造・欠陥構造・歪みなどを解析する装置。 反射率、膜厚・配向、小角散乱による粒径/空孔分布などの測定ができます。 製品や材料の品質・性能確認、不良解析などに利用できます。
可能な実験例
・薄膜の反射率測定
・薄膜膜厚測定
・液体含有物の粒径測定
・ゲルの空孔分布
・BB法
・PB法
・Inplane測定
など
